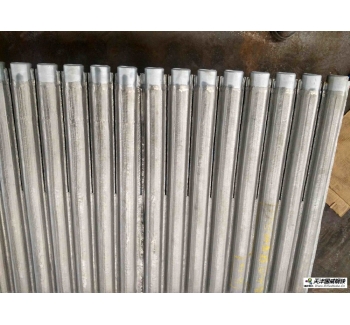

以下是常用的水冷壁管熔覆層技術(shù)指標(biāo)：

        （1）熔覆層與基體達(dá)到冶金結(jié)合，基體元素與熔覆層元素實(shí)現(xiàn)擴(kuò)散與融合，孔隙率≤0.1％。熔覆層厚度500～3000μm，厚度可調(diào)可控，表面顯微硬度高于850HV。熔覆層的氧化增重量在溫度低于800℃時(shí)比水冷壁管母材的相應(yīng)值更低。

        （2）在鍋爐水冷壁典型工況條件下，熔覆層的耐磨損性能為水冷壁管基體的2.5倍以上。一般采用磨損試驗(yàn)數(shù)據(jù)進(jìn)行壽命評(píng)估，也可通過(guò)電廠實(shí)際運(yùn)行一段時(shí)間后熔覆層的減薄情況預(yù)測(cè)壽命。

        （3）高溫耐磨熔覆材料使用較多的是金屬和陶瓷的復(fù)合材料，通過(guò)復(fù)合材料的使用，使得熔覆層具有了較好的導(dǎo)熱性、韌性和硬度。針對(duì)不同熔覆材料組份對(duì)不同的金屬材料進(jìn)行針對(duì)性的優(yōu)化設(shè)計(jì)，針對(duì)爐膛的不同部位進(jìn)行一種復(fù)合材料的針對(duì)性設(shè)計(jì)，全面提高水冷壁管的高溫耐磨性和運(yùn)行可靠性，由此更好地滿足運(yùn)行要求。
